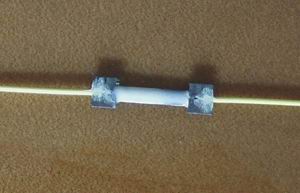

SRS-S300光纖光柵式應變傳感器是專門用于測量鋼結構表面應力、應變變化情況的一種光纖光柵傳感器。該產品結構簡單、小巧，采用金屬材料作為傳感器基底，可以用專用膠非常方便的粘接在各種鋼結構表面。華光天銳光纖光柵應變傳感器是面向工業應用需求研制的高可靠穩定的光纖光柵傳感器。可廣泛應用于橋梁、隧道、石油石化、電力電網、航空航海、核電軍工等領域的溫度、應變、位移、振動等物理量的長期高精度監測。
光纖光柵應變傳感器技術參數
| 型號 | SRS-S300 |
| 量程 | ± 1500με |
| 分辨率 | <1με |
| 精度 | 0.3% F.S |
| 應變測量系數 | 0.85με/pm |
| 工作溫度范圍 | －30～＋80℃ |
| 光柵中心波長 | 1525～1565 nm |
| 光柵反射率 | ≥80％ |
| 規格尺寸 | 20×4×1(長x寬x高) mm |
| 標距 | 18 mm |
| 安裝方式 | 膠粘 |
| 傳感頭之間級連方式 | 熔接或連接器連接 |
| 傳感頭引出線 | FC/APC接頭、鎧裝光纜 |

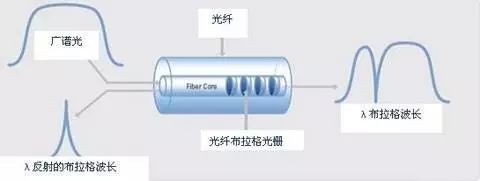

光纖光柵應變傳感器原理
根據光纖布拉格光柵原理延伸，將光纖光柵附著在某一彈性體上，同時進行保護封裝。反射光的波長對溫度、應力和應變非常敏感，當彈性體受到壓力時時, 光纖光柵與彈性體一起發生應變，導致光纖光柵反射光的峰值波長漂移，通過對波長漂移量的度量來實現對溫度、應力和應變的感測。
光纖光柵應變傳感器應用范圍
光柵應變傳感器是一種非常有實用價值的光學傳感器，具有體積小、抗電磁干擾，熔接損耗小、全兼容于光纖、能埋入智能材料等優點。主要的應用方向在于面向橋梁、建筑結構檢測評定與在線監測，橋梁、隧道、建筑供電設施等大型復雜結構變形監測和混凝土和鋼結構表面應變測量，石化、供電設施監測等方面得到越來越廣泛的應用。
光柵應變傳感器可以在需求的表面安裝應變測量傳感器，采用國際通用的標距設計，可具有不同的安裝底座，可以滿足長期監測一次性使用和短期監測多次重復使用的要求。
光纖光柵式應變傳感器特點
高精度、高可靠性、高穩定性
極小溫度漂移
全光測量，本質安全
長期零點穩定
安裝簡易
